Een onderdeel laten natekenen zonder CAD-programma

Een onderdeel natekenen betekent: van het ding in je hand een 3D-model maken dat een printer kan maken. Dat model bouwen wij op uit maten. Die maten meet jij, want wij kunnen niet bij jou nameten. Van alleen een foto kunnen we niets natekenen; de foto helpt wel bij de vorm.

Het goede nieuws: je hoeft niet alles te meten. Alleen de maten die bepalen of het past.

Meet waar het onderdeel op, in of omheen moet. Bij een knop is dat de as: de doorsnee, en bij een as met een platte kant ook de afstand van die platte kant tot de overkant. Bij een dop of doorvoer is het het gat, en hoe dik het blad is. Bij een beugel of klem de buis of plank waar hij om moet. Bij iets met schroefgaten de afstand tussen de gaten, gemeten van hart tot hart.

Meet het tegenstuk, niet het oude onderdeel. Een kapot of versleten onderdeel is vaak vervormd, en een oude dop heeft een rand die altijd groter is dan het gat. Een schuifmaat is het handigst; voor grove maten zoals de totale lengte is een liniaal genoeg.

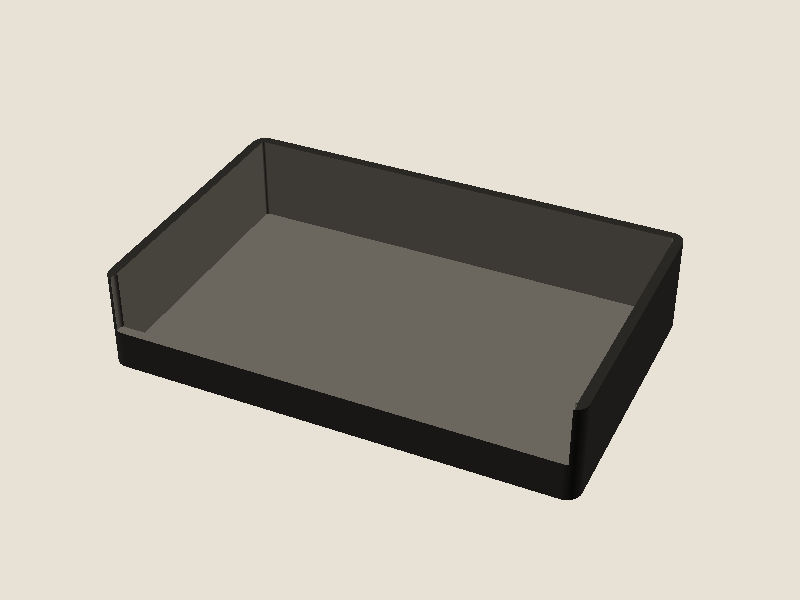

Je geeft de maten door in het ontwerpgesprek, samen met een zin over wat het onderdeel doet. Binnen een paar minuten zie je het model in 3D draaien, met de maten erbij. Wat we zelf hebben ingevuld, zoals een wanddikte of een afronding, vertellen we erbij. Klopt er iets niet, dan pas je het aan.

Het model is opgebouwd uit echte millimeters. Op de maten van de print houden we 0,3 mm afwijking aan.

Als het klopt, kies je. Of wij printen het in PLA of PETG, werken het met de hand na en sturen het op in 5 werkdagen. Of je koopt alleen het printbare bestand voor €11,99 en print het zelf.
